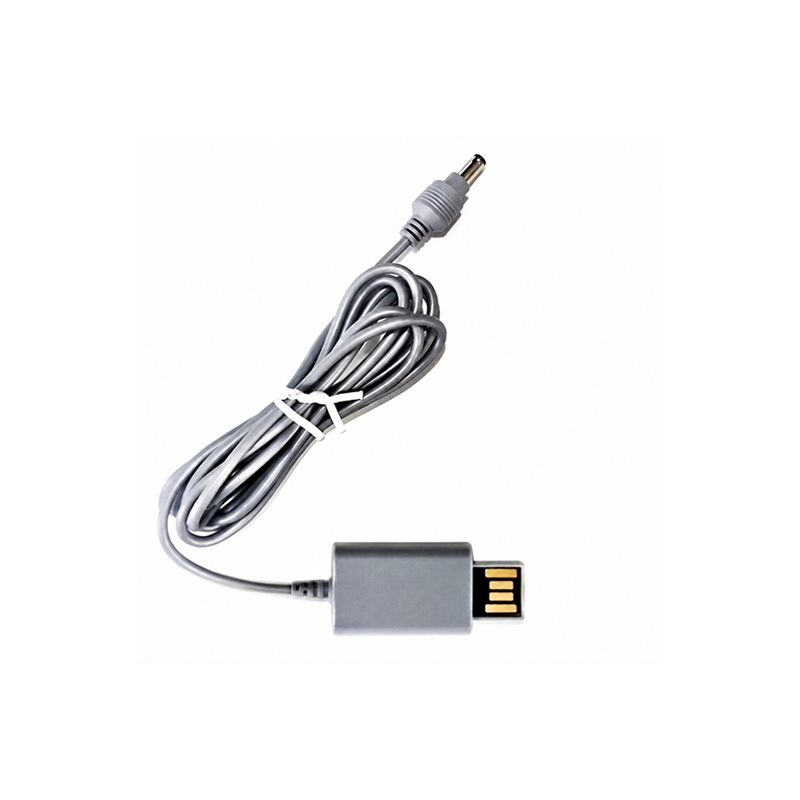

PTM-511K (WPC 1.2.4 / BPP)

PTM-511K
(WPC 1.2.4 / BPP)

PTM-511K (WPC 1.2.4 / BPP)
√ 5W 무선충전 지원
√ MEDICOSON / 파마리서치
√ 미용기기용 무선 충전 모듈
√ USB TYPE 무선충전 모듈
√ Transmitter / Receiver Solution 개발
√ Connector-less 디자인 제공
√ PCB와 COIL의 분리로 충전 크레들 소형화 가능
목록으로

제품 사양

입력 전압 (정상) 5.0V
입력 전류 (최대) 2.0A
입력 소스
출력 전력 5W (WPC)
동작 주파수 112kHz ~ 121kHz
충전 영역 X : -8mm ~ +8mm
Y : -8mm ~ +8mm
Z : 7mm
*Condition : With TI Rx Chip applied Board
효율 More than 65% (Max)
동작 온도 범위 -30°C ~ +45°C
보관 온도 범위 -40°C ~ +85°C
크기 / 무게 Cable Length : 1.36m
USB Size : 47mm × 20mm × 6.5mm
Coil Ass’y Size : 47Φ, 2T
Weight : 30g

코일 사양

인덕턴스 8.2uH ± 10% (f=100 kHz 1.0Vms)
직류 저항 Max. 0.08 Ω
치수 Refer to the drawing

적용사례

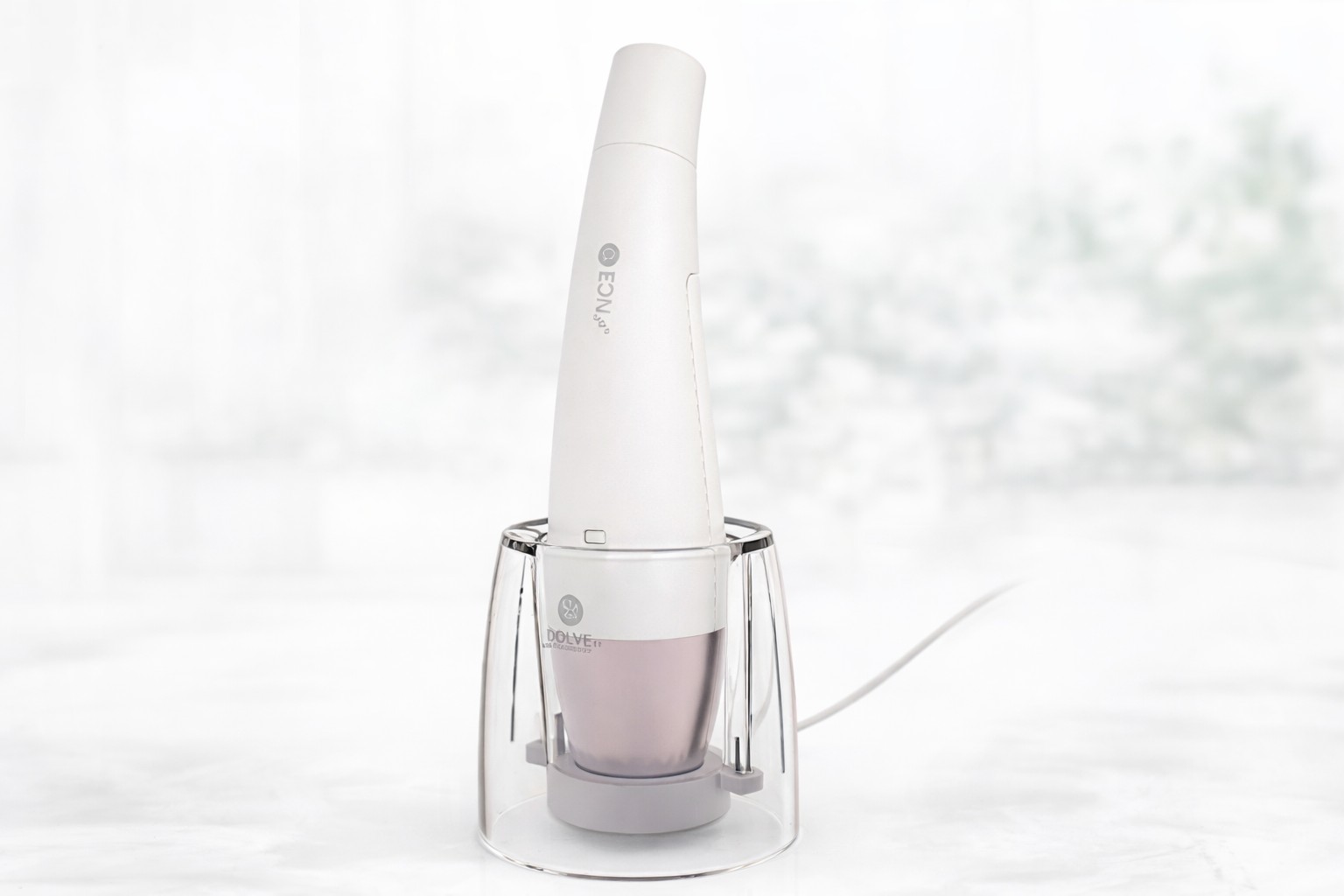

CASE 1 미용기기 무선충전 모듈
  • √ MEDICOSON / 파마리서치
  • √ 미용기기용 무선 충전 모듈
  • √ Transmitter / Receiver Solution 개발
  • √ Connector-less 디자인 제공
  • √ PCB와 COIL의 분리로 충전 크레들 소형화 가능

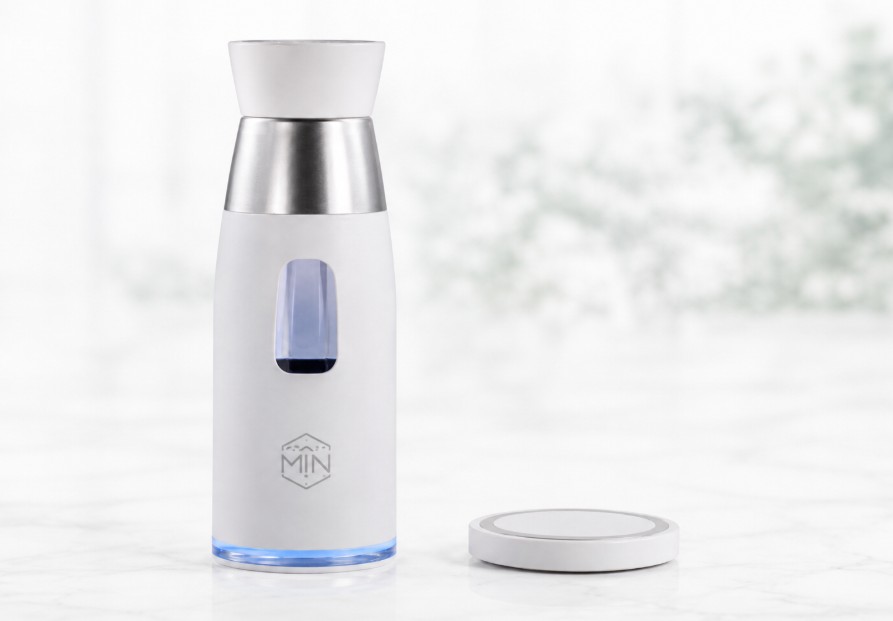

수소수발생기용 무선충전1.jpg
CASE 2 수소수 발생기용 무선 충전 모듈
  • √ DAGAGA KOREA 수소수 발생기용 무선 충전 모듈​
  • √ Transmitter/Receiver Solution 개발
  • √ 텀블러 Connector-less 디자인 제공

상세 설명

√ 5W 무선충전 지원

√ MEDICOSON / 파마리서치

√ 미용기기용 무선 충전 모듈

√ USB TYPE 무선충전 모듈

√ Transmitter / Receiver Solution 개발

√ Connector-less 디자인 제공

√ PCB와 COIL의 분리로 충전 크레들 소형화 가능
