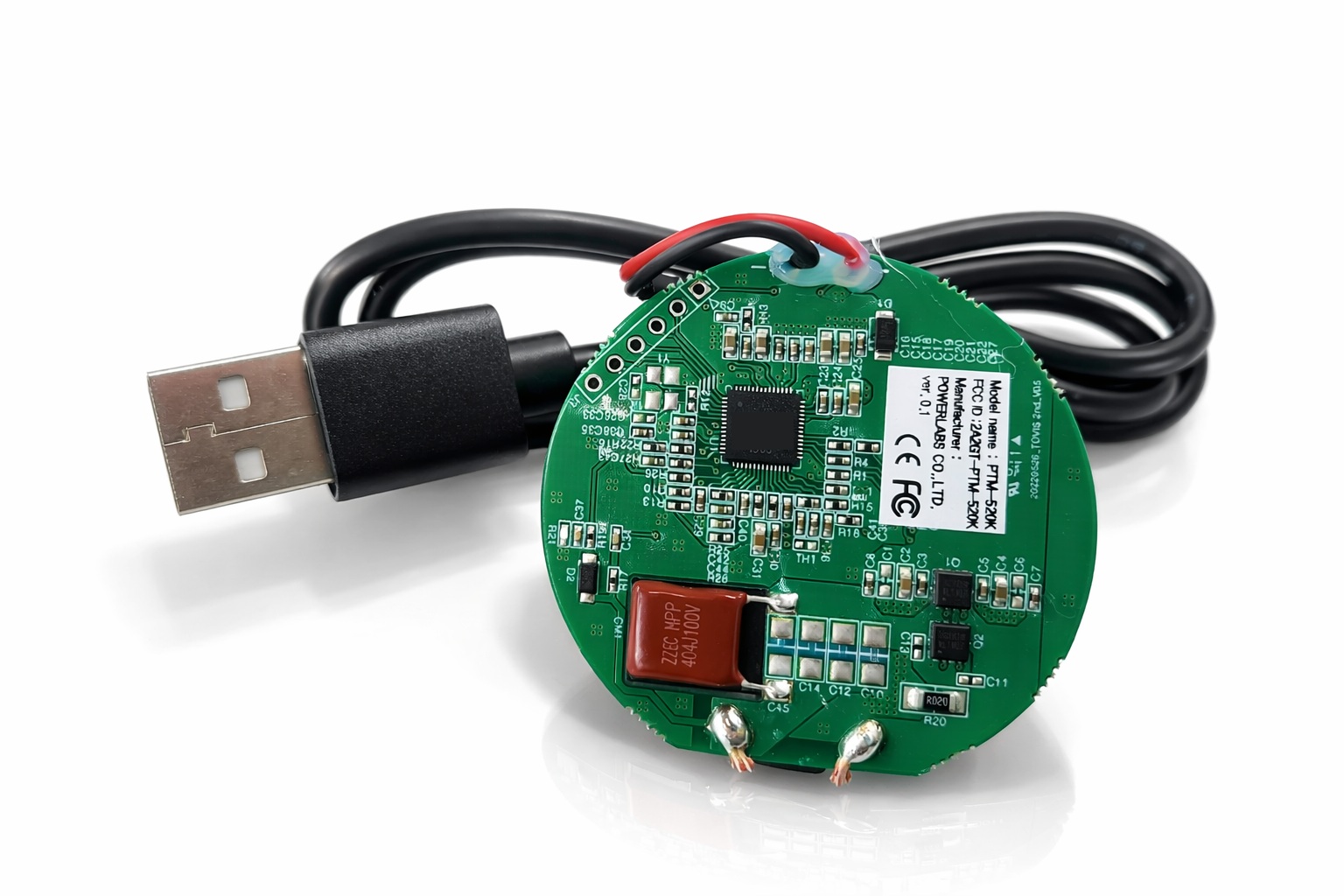

PTM-520K (WPC 1.2.4 / BPP)

PTM-520K
(WPC 1.2.4 / BPP)

PTM-520K (WPC 1.2.4 / BPP)
√ 5W 무선충전 지원
√ Qi certified
√ USB Type 무선충전 모듈
√ KC 인증
√ 이물질 감지 기능내장
√ OTP (고온 온도 보호기능 내장)
√ OVP (과전압 보호기능 내장)
√ OCP (출력 과전류 보호기능 내장)
목록으로

제품 사양

입력 전압 (정상) 5.0V
입력 전류 (최대) 2.0A
입력 소스 -
출력 전력 5W (WPC)
동작 주파수 110kHz ~ 205kHz
충전 영역 X : -8mm ~ +8mm
Y : -8mm ~ +8mm
Z : +5mm ~ +10mm
*Condition : With TI Rx Chip applied Board
효율 More than 70% (Max)
동작 온도 범위 -30°C ~ +45°C
보관 온도 범위 -40°C ~ +85°C
크기 / 무게 Cable Length : 0.6m
PCB Size : 47mm x 44.5mm x 1mm
Coil Ass’y Size : 47Φ, 2T
Weight : 34g

코일 사양

인덕턴스 6.3uH ± 10% (f=100 kHz 1.0Vms)
직류 저항 Max 0.08 Ω
치수 Refer to the drawing

적용사례

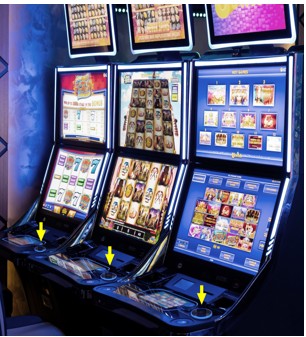

CASE 1 카지노 게이밍
  • √ 5W 무선충전 지원
  • √ 카지노 게임 체류 시간 및 몰입도 증가
  • √ 게임 환경에서 지속적인 이용 유도

상세 설명

√ 5W 무선충전 지원

√ Qi certified

√ USB Type 무선충전 모듈

√ KC 인증

√ 이물질 감지 기능내장

√ OTP (고온 온도 보호기능 내장)

√ OVP (과전압 보호기능 내장)

√ OCP (출력 과전류 보호기능 내장)
