제품소개
무선통신 및 전기·전자 기술을 기반으로 유·무선 충전 모듈과 전력전송 제어 솔루션을 개발하고 있습니다.

제품소개

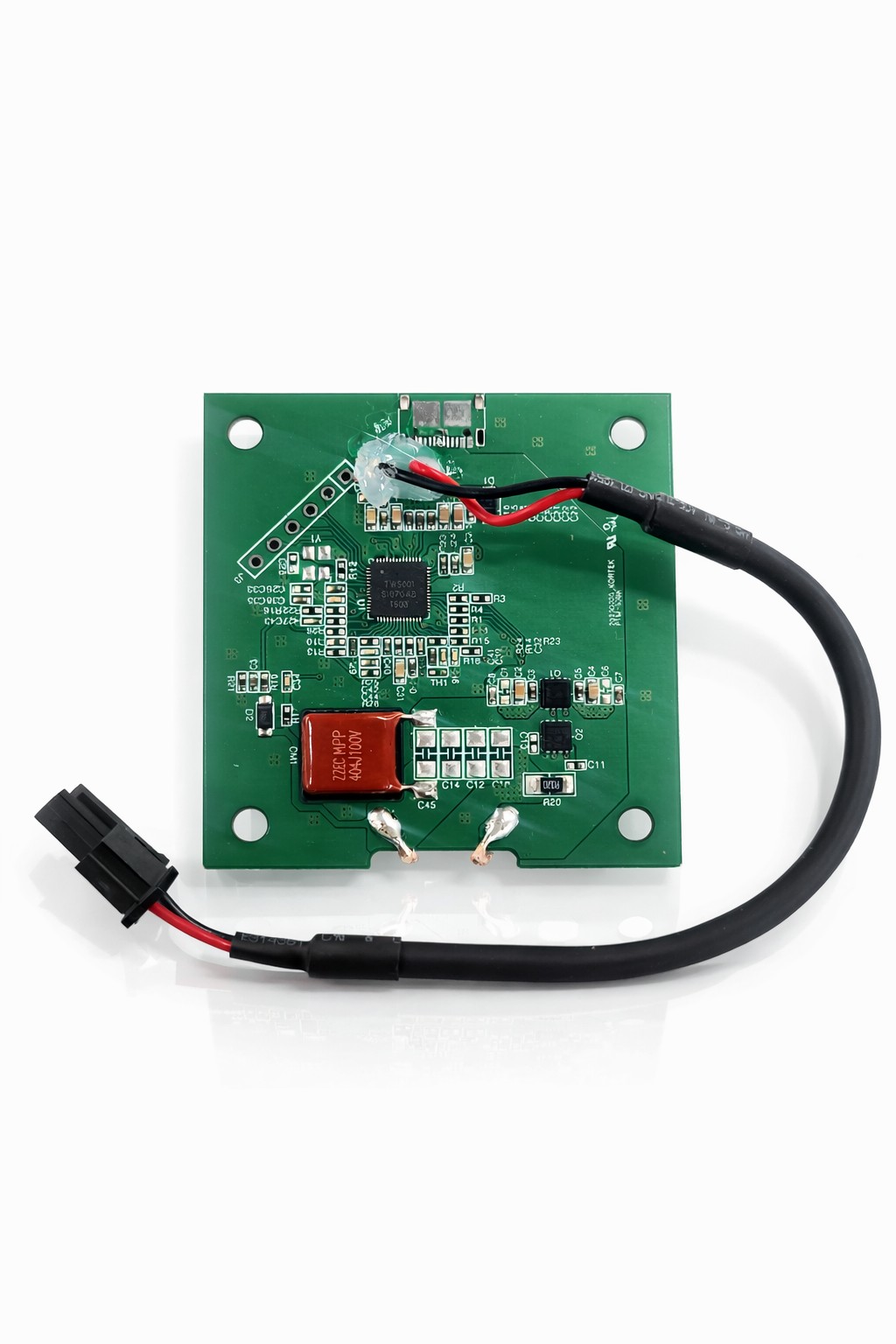

PTM-530K (WPC 1.2.4 / BPP)

PTM-530K
(WPC 1.2.4 / BPP)

PTM-530K (WPC 1.2.4 / BPP)
√ 5W 무선충전 지원
√ Qi certified
√ KC 인증
√ 이물질 감지 기능내장
√ OTP (고온 온도 보호기능 내장)
√ OVP (과전압 보호기능 내장)
√ OCP (출력 과전류 보호기능 내장)
목록으로

제품 사양

입력 전압 (정상) 5.0V
입력 전류 (최대) 2.0A
입력 소스 -
출력 전력 5W (WPC)
동작 주파수 110kHz ~ 205kHz
충전 영역 X : -8mm ~ +8mm
Y : -8mm ~ +8mm
Z : +5mm ~ +10mm
*Condition : With TI Rx Chip applied Board
효율 More than 70% (Max)
동작 온도 범위 -30°C ~ +45°C
보관 온도 범위 -40°C ~ +85°C
크기 / 무게 PCB Size : 52mm x 50mm x 7.1mm
Coil Ass’y Size : 47Φ, 2T
Weight : 23g

코일 사양

인덕턴스 6.3uH ± 10% (f=100 kHz 1.0Vms)
직류 저항 Max. 0.08 Ω
치수 Refer to the drawing

적용사례

모니터 받침대.jpg

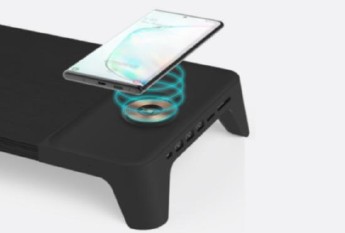

CASE 1 모니터 받침대
  • √ BROS & COMPANY
  • √ 모니터 받침대용 무선 충전 모듈
  • √ Transmitter Solution 개발
수소수발생기용 무선충전.jpg

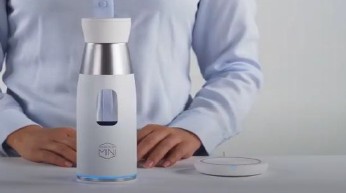

CASE 2 수소수발생기
  • √ DAGAGA KOREA
  • √ 수소수발생기용 무선 충전 모듈
  • √ Transmitter / Receiver Solution 개발
CASE 3 차량用 무선충전
  • √ 에이치에스엠테크㈜
  • √ 차량용 무선 충전 모듈
  • √ Qi Certified

상세 설명

√ 5W 무선충전 지원

√ Qi certified

√ KC 인증

√ 이물질 감지 기능내장

√ OTP (고온 온도 보호기능 내장)

√ OVP (과전압 보호기능 내장)

√ OCP (출력 과전류 보호기능 내장)


√ BROS & COMPANY

√ 모니터 받침대용 무선 충전 모듈

√ Transmitter Solution 개발

√ DAGAGA KOREA

√ 수소수발생기용 무선 충전 모듈
