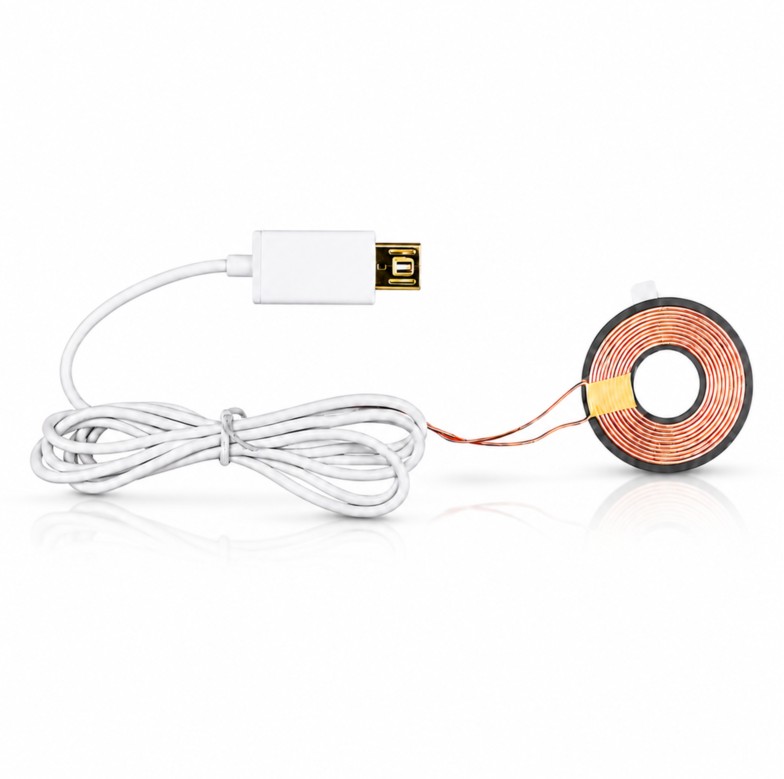

PTM-510K (WPC 1.2.4 / BPP)

PTM-510K
(WPC 1.2.4 / BPP)

PTM-510K (WPC 1.2.4 / BPP)
√ 5W 무선충전 지원
√ USB TYPE 무선충전 모듈
√ PCB와 Coil의 분리를 통하여
√ 타사제품 대비 낮은 표면 온도 → 빠른 충전 시간 보장
목록으로

제품 사양

입력 전압 (정상) 5V DC
입력 전류 (최대) 2.0A
입력 소스 USB Type-A
출력 전력 5W (WPC)
동작 주파수 112kHz ~ 121kHz
충전 영역 X : -8mm ~ +8mm
Y : -8mm ~ +8mm
Z : 7mm
*Condition : With TI Rx Chip applied Board
효율 More than 65% (Max)
동작 온도 범위 -30°C ~ +45°C
보관 온도 범위 -40°C ~ +85°C
크기 / 무게 Cable Length : 1.36m
USB Size : 47mm × 20mm × 6.5mm
Coil Ass’y Size : 47Φ, 2T
Weight : 30g

코일 사양

인덕턴스 8.2uH ± 10% (f=100 kHz 1.0Vms)
직류 저항 Max 0.08 Ω
치수 Refer to the drawing

적용사례

USB TYPE 무선 충전 모듈1.jpg
CASE 1 USB TYPE 무선 충전 모듈
  • √ 5W 무선충전 지원
  • √ USB TYPE 무선충전 모듈
  • √ PCB와 Coil의 분리를 통하여
  • √ 타사제품 대비 낮은 표면 온도 → 빠른 충전 시간 보장

상세 설명

√ 5W  무선충전 지원

√ USB TYPE 무선충전 모듈

√ PCB와 Coil의 분리를 통하여

√ 타사제품 대비 낮은 표면 온도 → 빠른 충전 시간 보장
